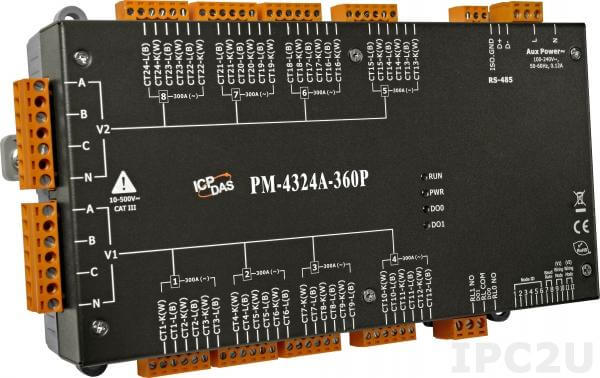

Интеллектуальные измерители электрической мощности серии PM-4324

Интеллектуальные измерители электрической мощности серии PM-4324 - готовое решение для измерения электрических параметров силовых сетей на мультиарендных объектах, таких как жилые комплексы, офисные здания и торговые центры.

Интеллектуальные измерители мощности от ICP DAS предоставляют возможность одновременного мониторинга до 24 однофазных цепей или до 8 трехфазных цепей (или их комбинаций). Они позволяют измерять параметры напряжения переменного тока в диапазоне от 10 до 500 В при частоте в сети от 45 Гц до 65 Гц. При использовании стандартных трансформаторов тока, которые входят в комплект, можно измерять ток до 400 А (со сторонними трансформаторами - до 800 А).

Измеряемые параметры электросети:

• Истинное среднеквадратичное значение напряжения TrueRMS (Vrms)
• Истинное среднеквадратичное значение тока TrueRMS (Irms)
• Активная мощность (КВт)
• Активная энергия (КВт·ч)
• Полная мощность (КВА)
• Реактивная мощность (КВАР)
• Полная энергия (КВА·ч)
• Реактивная энергия (КВАР·ч)
• Коэффициент мощности (PF)
• Частота (45 ~ 65 Гц)

Модели с суффиксом A имеют возможность измерять параметры сегментов двух независимых силовых сетей.

Дополнительно, два встроенных релейных выхода позволяют дистанционно переключать нагрузку ~250 В / 5 А или =30 В / 5 А.

Отдельные модели серии PM-4324 отличаются размером внутреннего диаметра трансформаторов тока, максимальным измеряемым током и сетевыми интерфейсами сбора данных. Например, новая модель PM-4324 имеет интерфейс шины CAN и может передавать данные измерений с использованием протокола CANopen. Модели PM-4324 и PM-4324-MTCP работают по протоколам Modbus RTU и Modbus TCP соответственно.

ICP DAS также предлагает специальные концентраторы данных серии PMC/PMD, которые обеспечивают сбор и регистрацию данных, статистику, отображение и управление отслеживанием данных через веб-интерфейс, а также обеспечивают простую интеграцию с существующей системой управления сетями SCADA/MES/IT/IoT.

Все модели многоканальных измерителей мощности поддерживают монтаж на DIN-рейку и работают в диапазоне температур -20..+70 °C.
